MARCHEL | İzolasyon Parçaları

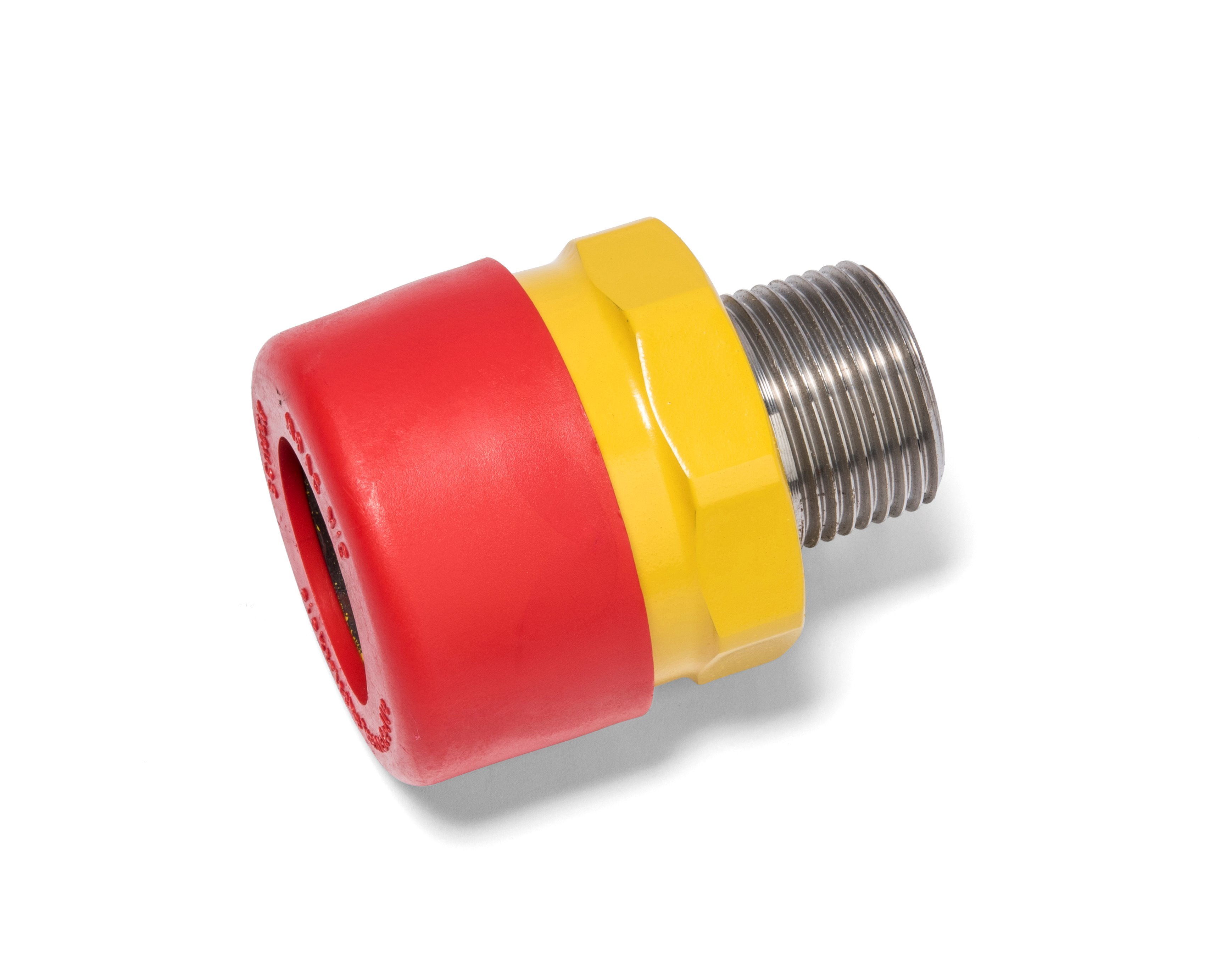

İzolasyon parçaları PS 5 bar, GT 5 (TSMG)
(dişli bağlantı)
Akreditasyonlar:
DVGW-G
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
(> Rp 1 / R1)
Gaz besleme hattı ile iç gaz borusu arasındaki muhtemel elektrik akımlarının ayrılması için (sadece bina içi montaj için ), DVGW Uygulama Kurallarına uygun gazlar için G 260
PS 5 = PS maks. 5 bar, TS -10 ° C ila +60 ° C
DIN 3389-GT, (HTB + 650 ° C - 30 dak.)

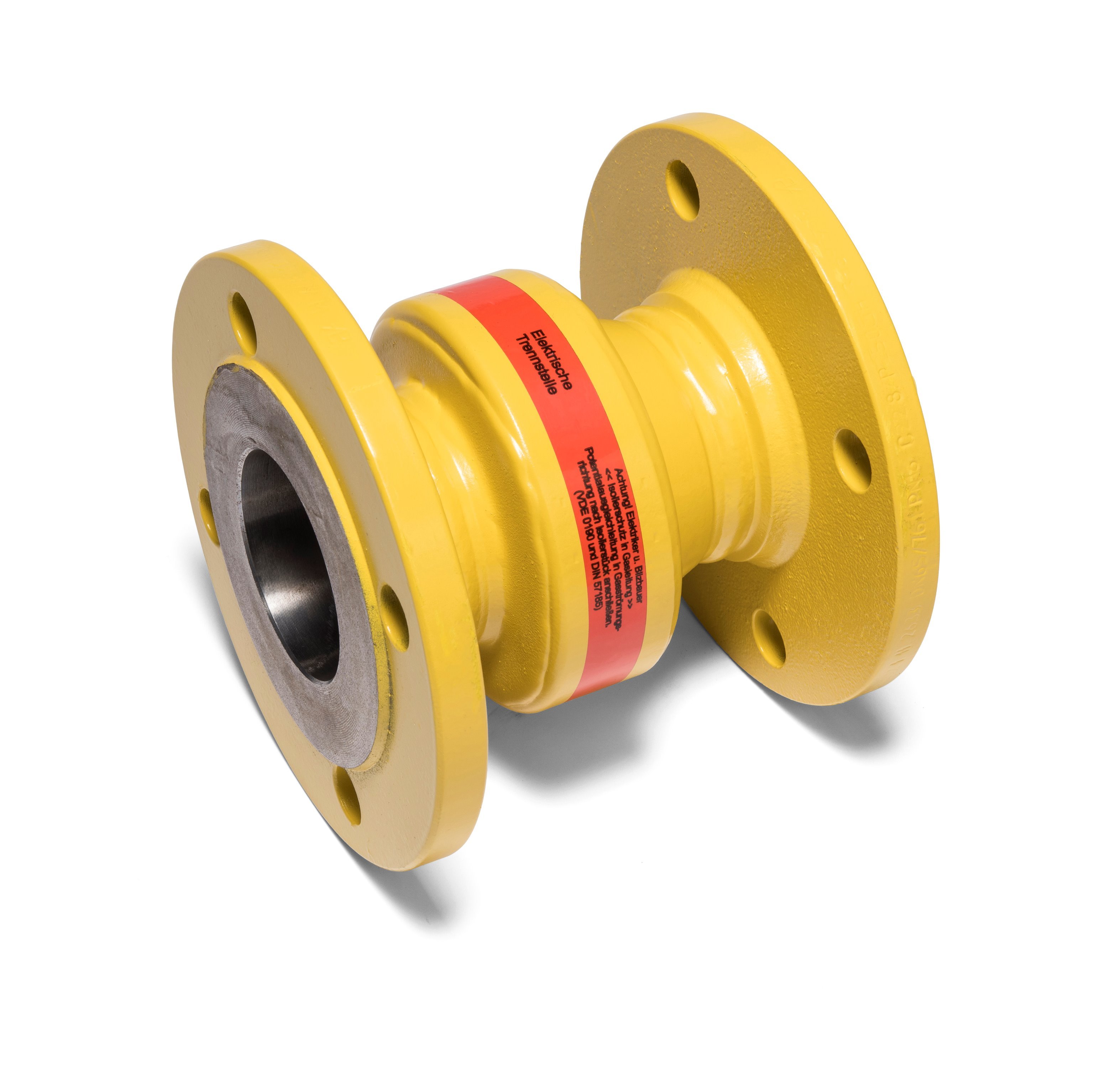

İzolasyon parçaları PS 5 bar, GT 5 (STF)
(flanş bağlantı)
Akreditasyonlar:
DVGW-G
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
(> Rp 1 / R1)
Gaz besleme hattı ile iç gaz borusu arasındaki muhtemel elektrik akımlarının ayrılması için (sadece bina içi montaj için ), DVGW Uygulama Kurallarına uygun gazlar için G 260
PS 5 = PS maks. 5 bar, TS -10 ° C ila +60 ° C
DIN 3389-GT, (HTB + 650 ° C - 30 dak.)
>
Tip | Bağlantı | PS maks. bar | Uzunluk | Test edildi | Ağırlık | Ürün Nr. |
TSMG-GT-25 | Rp 1 / R 1 " | 5 bar | 78 mm | 2 kV | 0,660 kg | 20001025 |
TSMG GT-32 | Rp 1¼ / R 1¼ " | 5 bar | 85 mm | 2 kV | 1.300 kg | 20002032 |
TSMG-GT-40 | Rp 1½ / R1½ " | 5 bar | 85 mm | 2 kV | 1.300 kg | 20003040 |
TSMG GT-50 | Rp 2 / R2 " | 5 bar | 94 mm | 2 kV | 1.820 kg | 20004050 |
Tip | Bağlantı | PS maks. bar | Uzunluk | Test edildi | Ağırlık | Ürün Nr. |
STF-GT-65 | DN 65 | 5 bar | 170 mm | 2 kV | 8,500 kg | 20018065 |
STF-GT-80 | DN 80 | 5 bar | 180 mm | 2 kV | 11,600 kg | 20019080 |
STF-GT-100 | DN 100 | 5 bar | 190 mm | 2 kV | 13,710 kg | 20020100 |
STF-GT-125 | DN 125 | 5 bar | 195 mm | 2 kV | 17,740 kg | 20023125 |
STF-GT-150 | DN 150 | 5 bar | 210 mm | 2 kV | 23,400 kg | 20021150 |
STF-GT-200 | DN 200 | 5 bar | 230 mm | 2 kV | 34,000 kg | 20022200 |
