Magic %76 verimlilik, bu normal astarlı PP veya PVDF santrifüj pompayı referans noktası haline getirir. Tıpkı bakım gerektirmeyen, uzun ömürlü ve kimyasal dirençleri gibi.
Tamamen yeniden tasarlanan NEOLUTION pompası, türünün ilk örneğidir. Muhteşem enerji verimliliği ile bu sınıfta standartları belirler. Ayrı ayrı seçilebilen, kimyasallara dayanıklı yüksek performanslı malzemelerden üretilen NEOLUTION NHM, ihtiyaçlarınıza göre tavizsiz bir şekilde uyarlanmıştır. Bu dünya prömiyerini keşfedin!

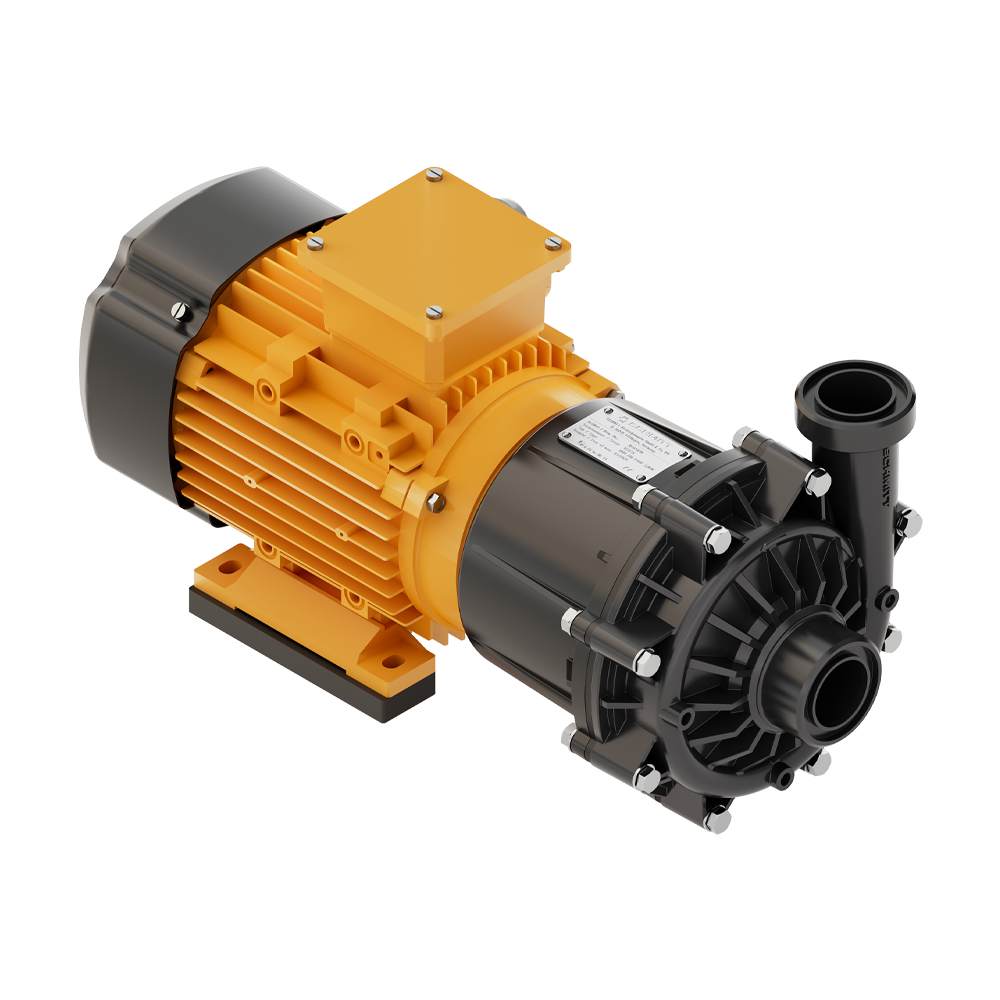

NHM Serisi
SCHMITT Teknik Doküman >> NHM Serisi (PDF)
Metalik olmayan yatay santrifüj pompalar
%76'ya kadar verimlilik ve dolayısıyla son derece enerji verimliliği
Kayar eksen teknolojisine sahip benzersiz rulman sayesinde aşınmayan, bakım gerektirmeyen ve dayanıklı
NHM Serisinin özel özellikleri
Özellikleri
Prensip olarak salmastra olmadığı için hermetik olarak sızdırmaz ve kesinlikle sızdırmaz
Yüksek performanslı neodimyum mıknatıslara sahip temassız manyetik sürücü
%76'ya varan verimlilik için yüksek verimli pervane ve optimize edilmiş spiral gövde
Kolay değiştirme için tekerlek ve iç mıknatıs modüler tasarımı
Cömertçe boyutlandırılmış kaymalı yataklar sayesinde normal çalışmada bakım gerektirmez
Eşsiz kova geometrisi sayesinde yüksek basınç ve sıcaklıklarda bile güvenilir çalışma
Tüm ıslanan parçalar yüksek kaliteli, korozyona dayanıklı plastikten yapılmıştır (PVDF doğal veya PP-CF ve PP doğal)
Standart olarak ISO 228-1'e göre dişli bağlantılar veya flanş bağlantıları ile donatılmıştır
Üniversal olarak uygulanabilir, kompakt ve sessiz.
Potansiyel olarak patlayıcı ortamlarda (ATEX bölgeleri 1 ve 2) kullanım onayı ile isteğe bağlı olarak.
ATEX bölge 1 için enerji tüketen plastiklerde mevcuttur (istek üzerine).
Tüm vidalar V4A (1.4571) paslanmaz çelikten yapılmıştır.
İsteğe bağlı: bireysel montaj konumları için havalandırma veya tahliye delikleri ile.
Uygulama alanları
Asitlerin, bazların, kül suyu veya diğer aşındırıcı, zararlı veya toksik sıvıların küçük sızıntıların bile kabul edilemeyeceği ve hermetik olarak kapatılmış bir pompanın gerekli olduğu bu tür uygulamalarda iletilmesi. Kirlenmeden kesinlikle kaçınılması gereken son derece saf ve hassas sıvıların aktarımı.
Örneğin aşağıdaki uygulamalarda:
Kaplama ve yüzey kaplama
Yarı iletken teknolojisi ve güneş pili üretimi
PCB ve elektronik üretimi
Atık su ve tatlı su arıtma
Laboratuvar ekipmanları ve tıbbi teknoloji
Emisyon kontrolleri ve gaz yıkayıcılar
Pil üretimi ve enerji depolama
Yüksek saflıkta uygulamalar, demineralize su, ultra saf su
Özellikleri
Pompa gövdesi / ıslak taraf : PVDF, PP
Elastomerler: FKM, EPDM, FEP, FFKM
Kayar yatakların malzemesi: SiC / Karbon, SiC / SIC
Çalışma koşulları
Maks. akış hızı: 42 m³/saate kadar
Maks. basma yüksekliği: 27 m'ye kadar
Sıvı sıcaklığı: -5 ila 95°C PVDF, 0 ila 80°C (PP)
Ortam sıcaklığı: -10 ila 40°C, talep üzerine daha yüksek sıcaklıklar
Pompalar, yüksek yoğunluklu sıvılara uyarlanabilir (2,0'a kadar)
Motorlar
Standart motorlar (stoktan temin edilebilir)
Üç fazlı motorlar: 230 / 400 V-3ph @ 50 Hz, 460 V-3ph @ 60 Hz, IP 55, Ins.-Cl. F, ayrıca PTC ile
0,75 kW'tan başlayan tüm motorlar IE3 enerji verimliliği sınıfına sahiptir
Tek fazlı motorlar (1,1 kW'a kadar: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl.F)
ATEX sertifikalı motorlar (sıcaklık sınıfı T3)
Özel motorlar (örneğin istek üzerine temin edilebilir)
Özel motorlar (örneğin istek üzerine temin edilebilir)
Özel voltajlar ve frekanslar · ATEX sertifikalı motorlar (sıcaklık derecesi T4)
Entegre sürücü / frekans konvertörlü üç fazlı motorlar
1450 rpm @ 50 Hz / 1650 rpm @ 60 Hz ile dört kutuplu motorlar
UL ve CSA sertifikalı motorlar
Özel koruma türleri, örn. IP 65
Özel yalıtım sınıfları, örn. tropikal yalıtım
Çoklu voltaj, örn. D220–290 / Y380–500 V, 50 Hz; D220–332 / Y380–575 V, 60 Hz
Doğru akım motorları (DC veya BLDC)
SCHMITT Teknik Doküman >> NHM Serisi Ürün Broşürü (PDF)
SCHMITT Teknik Doküman >> Kimyasal direnç listesi (PDF)
Pompa eğrileri
Temassız manyetik sürücü sayesinde hava geçirmez şekilde kapatılmıştır, bu nedenle kesinlikle sızdırmazdır
plastik
yatay
manyetik olarak bağlı
kendinden emişli
